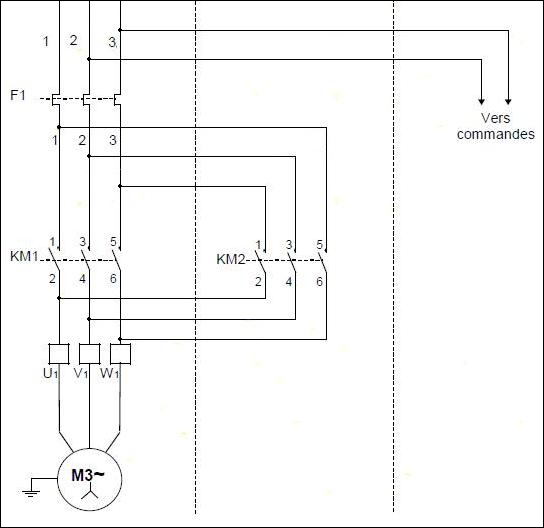

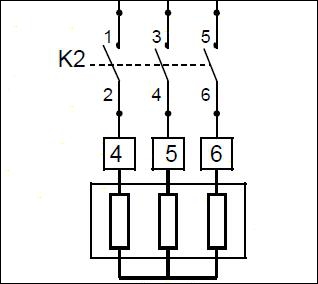

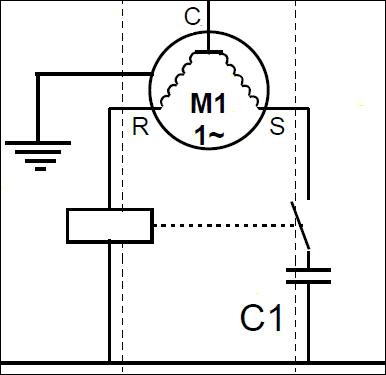

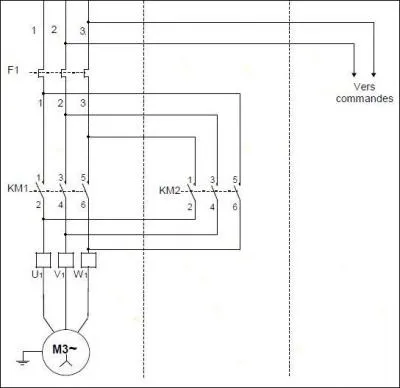

Classique Classique Quiz Electromécanique par Mars-65 Mars-65 6 152 joués - il y a 12 ans Questions sur les montages ou symboles présentés. QUIZ 10 QUESTIONS difficile Symboles 1 Que représente ce schéma ? Un interrupteur différentielUn contacteur tétrapolaireUn disjoncteur tétrapolaire 2 Sur quel type d'organe de protection est présent ce symbole ? Interrupteur différentiel type ACInterrupteur différentiel type ADisjoncteur magnéto thermique 3 A quoi correspond ce shéma de puissance ? Démarreur étoile triangleInverseur de sens de rotationInverseur de source Quizz.biz est un service gratuit financé par la publicité. Pour nous aider et ne plus voir ce message : Je désactive Adblock ou Je vous soutiens sur Tipeee 4 Quel est le type de moteur branché sur KM1 ? Moteur triphaséMoteur universelMoteur monophasé 5 Quel est le rôle du composant C1 sur ce moteur ? Condensateur antiparasiteCondensateur de démarrageRésistance de freinage 6 Quel est le type de relais branché sur ce moteur ? Relais de tensionRelais d'intensitéRelais de freinage 7 Comment est branchée la charge derrière K2 ? En sérieEn étoileEn triangle 8 Quel est le type de tension en sortie de ce montage ? AlternativeContinueRedressée 9 A quoi sert le contact 13 - 14 sur ce sectionneur ? Contact de précoupureContact d'auto-maintienContact de neutre 10 Quel est ce composant présent dans les variateurs électroniques ? Un transistorUn thyristorUn triac Une erreur dans ce Quiz ? Contactez l'auteur Commentaires
